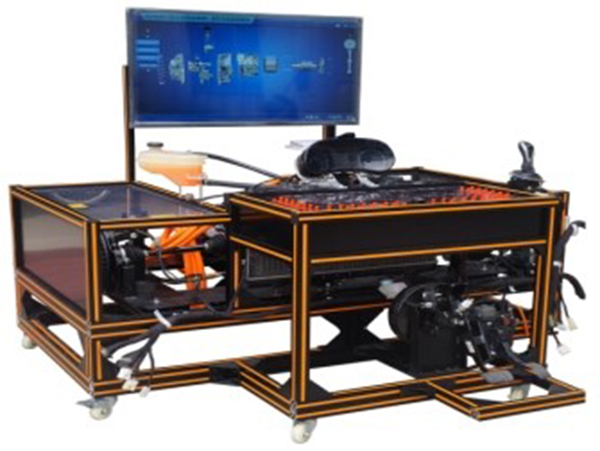

SBXNY-002純電動汽車電驅動系統實訓臺
一、產品概述
產品采用純電動汽車原車電驅動系統，包含電機控制器、驅動電機、變速箱等重要組成部分，可真實展示電驅動系統工作過程，同時該產品可互聯智能教學系統，實現純電動汽車動力系統交互式教學。
二、產品功能
1、產品采用 原車永磁交流同步電機，配套原車控制器，可實現動力系統傳遞過程的演示教學。
2、實訓臺配置一鍵啟動開關、電子駐車開關、油門踏板、剎車踏板、換擋模塊、電動真空助力系統，原車儀表等模塊，原車儀表等可真實實現車輛各工況運行。
3、驅動軸車輪與后軸車輪間采用柔性皮帶傳動，驅動輪兩側安裝透明亞克力防護裝置，保障了學員在實訓過程中的安全。
4、訓練臺配置獨立冷卻循環系統，循環系統由電子水泵、電機、散熱器、水箱、電子風扇等組成，電子水泵和電子風扇采用直流12V電源驅動。
5、產品具有四個相同的測試工位，各工位可對純電動汽車電驅動系統低壓線路電信號進行診斷與測量，學員可借助萬用表，示波器等設備對各測試點進行檢測。如：電壓信號，電阻信號等。
6、訓練臺檢測面板絲印彩色純電動汽車電驅動系統電路原理圖，檢測面板采用亞克力材質；檢測端子名稱采用白色字體絲印，并標注與原理圖上線路連接關系對應的數字。
7、檢測面板平鋪，檢測面板上絲印原車線束插接器端子排列圖。
8、可搭配與該實訓臺相配套的純電動汽車電驅動系統智能教學系統對設備進行相關故障設置及清除。
9、實訓臺配置43寸高清多媒體顯示屏，分辨率1920*1080。
10、實訓臺通過CAN轉USB設備對協議數據信息進行轉換，實現MiniPC數據傳輸。
11、測試面板底部支撐箱體表面噴涂高附著力磨砂黑色烤漆，工藝精湛，美觀大方。
12、訓練臺采鋁型材，底部安裝6個萬向腳輪，腳輪帶自鎖裝置，可以固定位置。
13、訓練臺必須與動力電池及管理系統訓練臺、電動空調系統訓練臺、電控助力轉向系統訓練臺、車身電氣系統訓練臺等互聯互動。
14. ★要求配套無紙化考核平臺，（提供演示視頻）
平臺要求：用戶注冊并登陸平臺后，平臺至少包含如下相關功能：
（1）用戶模塊：
1）用戶管理（包含用戶列表、添加用戶、ID、用戶名、電子郵件、注冊IP、角色、注冊時間、操作等命令）
2）角色管理（包含：添加角色、角色名、默認角色、綁定模型、角色描述等命令）
3）模塊設置（包含：注冊選項、注冊模塊、管理員權限、登錄選項等命令）
4)模型管理（包含添加模型、模型名稱、模型代碼、模型描述、修改模型信息、刪除模型等命令）。
（2）考試模塊：
1)考試設計（包含考場列表、地區設置、科目管理、題型管理等命令）
2)課程開通（包含開通課程、批量開通等命令）
3)試題管理（包含普通試題管理、錯誤反饋等命令）
4)試卷管理（包含試卷列表，手工組卷、隨機組卷、即時組卷等組卷方式命令）
5）回收站
6）批量工具
（3）內容模塊：
1)推薦管理（包含添加推薦位等命令）
2)分類管理（包含添加分類、排序、ID等命令）
3)內容管理（包含添加內容、內容模型、權重等命令）
4)模型管理
5）標簽管理
（4）課程模塊（課程管理、課程分類、模型管理等命令）
（5）文檔模塊：
1)分類管理
2)詞條管理。
▲要求投標文件中提供無紙化考核平臺來源證明文件,原件備查。
三、技術參數
四合一：驅動電機、充配電、電機控制器、DC/DC；
額定工作電壓604.8V
額定功率160KW
電機類型：永磁同步
電機布局：前置
四、實訓項目
項目1：高壓電驅動系統
任務1：高壓電驅動系統的組成與識別
任務2：高壓互鎖與絕緣檢測
項目2：驅動電機的結構與檢測
任務1：驅動電機的基本知識
任務2：永磁同步驅動電機的結構與檢測
任務3：三相異步電機的結構與故障分析
項目3：電機控制器的結構與檢修
任務1：電機控制器的基本知識與外部特征
任務2：電機控制器的內部結構與檢測
項目4：電驅動能量傳遞和熱管理系統
任務1：電驅動系統能量傳遞系統
任務2：電驅動熱管理系統
五、43寸高清多媒顯示端要求
1. 液晶面板
1) 對角線尺寸43"；面板品牌SAMSUNG、LG （原裝進口A規)；類型TFT-LCD S-PVA
2) 分辨率1920 × 1080 (FHD) @60hz；點距（H×V）0.63 × 0.63mm；亮度(典型值) 350cd/m2
3) 對比度(典型值) 5000:1；動態對比度10000:1；可視角度(水平/垂直) 178°/178°
4) 響應時間(灰階) 8ms；可視區域 943.2 ×531.4mm；色素 1670萬色 24Bit
5) 色域(NTSC) 72%；背光WLED； 顯示比例16：9；響應時間>8ms； 壽命>100000H
2. 電容觸摸特性
1) 43寸投射式電容屏10點觸控 ;產品結構 Glass/F/F;支持系統 windwos 7/8 32/64位;
2) 精確度Within 2.5mm each target & 10% Jitter limit on moving;玻璃穿透率大于85 % ;
3) 玻璃霧度值3% (Maximum) ;總厚度值 4.65 ± 0.15 mm (Cover 4 mm & Sensor 0.47 mm);
4) 觸摸力度零壓力觸摸;感應次數壽命600萬次;響應時間>5ms;供電方式全雙工USB 供電 DC +5V 最大500Ma;
3. Windows引擎性能
1) 操作系統支持windows 2000/2003，XP/Vista，Windows 7 ，Windows 8 (64bit）
2) CPUIntel? Core? i5 四核;硬盤(HDD) 128GB SSD;顯卡2G獨立顯卡;內存(DDR3)1333MHz/8GB
3) 網卡 10M/100M/1000M網絡;USB接口USB × 4 (USB3.0*2, USB2.0*2）
4) 數據輸入接口RJ45× 1, WIFI × 2 (3G可擴展）;Mic輸入立體聲3.5mm ×1
5) Audio輸出立體聲3.5mm ×1;視頻輸出接口VGA ×1, HDMI ×1;主機結構OPS模塊（可自由拔插）
4. 電源特性
1) 開關電源 AC100-240V~(+/-10%),50/60Hz；電源功耗180W；整機功耗(典型值)150W
2) 電源待機功耗1W；電源接口歐規 220V兩相三線制。
SBXNY-002A純電動汽車電驅動系統實訓臺
一、產品概述
該系統可與純電動汽車電驅動系統訓練臺互聯，教學系統內置與實訓臺面板相匹配的彩色電路圖，同時搭配可視化課程資源與文本資源，實現純電動汽車電驅動系統交互式教學。
二、產品功能
1、智能教學系統安裝在miniPC上，可通過HDMI高清線投放在43寸顯示器上。
2、智能教學系統具有查看視頻資源、文本資源、彩色電氣原理圖等功能。
3、彩色電器原理圖可根據實訓需求通過滑動鼠標滾輪進行放大和縮小，方便學員進行故障診斷與排除。
4、視頻資源分為內置資源和本地資源，理論模式狀態下可播放可視化資源或查看文本資源。數據與信息資源通過43寸高清多媒體端動態顯示。
5、理論模式具有資源上傳與刪除功能，通過資源上傳功能，教師可以自主上傳視頻類資源和文本資源等，或者刪除自主上傳的課程資源。
6、視頻播放技術采用高清播放平臺，視頻播放支持swf、MP4等多種格式，視頻播放時可以全屏或暫停。
7、文本資源支持word、excel、PDF、PPT等多種格式，文本資源支持離線查看。
8、智能教學系統具有鏡像投屏功能，支持有線投屏和無線投屏無縫切換；基于體驗感知自動采取不同的傳輸策略，支持同網段下，教師可通過控制單臺設備進行對應課件及視頻的多屏幕投放授課，投放的視頻和鼠標信息采用不同通道異步傳輸，具有更有的圖像編解碼算法，鼠標指針位置60幀/s，實現鼠標的精準定位，使得在有限的帶寬網絡內，各分屏顯示器中所呈現的畫面仍有較高的清晰度；連接成功后，將周圍的移動設備與教室或者周圍的多臺多媒體設備連接起來，構成一種新型的授課模式，最大程度上滿足了多位同學同時互動學習的功能。9、實訓模式可進行故障設置，通過43寸高清多媒體端對具體故障名稱等進行設置與恢復。
|
