SB-CSET-LY-03防盜報警系統實驗平臺
一、概述
防盜報警系統實驗平臺依據智能建筑行業的發展趨勢和特點，結合樓宇智能化技術的功能和應用，以樓宇5A子系統工作任務為導向，基于樓宇智能化、工業自動化、計算機網絡通信、綜合布線及系統集成等多種技術的綜合運用和拓展，多層面地滿足了技師和職業院校樓宇智能化設備安裝與運行、樓宇設備安裝、自動化控制、計算機網絡及通信系統工程等相關專業的系統與原理演示、技能展示、工作任務設計與計劃、實訓、過程與結果評定、考核、鑒定、競賽、工程項目設計及畢業設計等；系統地訓練了學生專業技術、實際動手技能（安裝、布線、接線、編程、調試、運行、維護及維修等）、設計規劃、交流溝通、團隊協作、效率意識及創新思維等能力，同時培養了其嚴謹的工作作風和良好的職業素養。

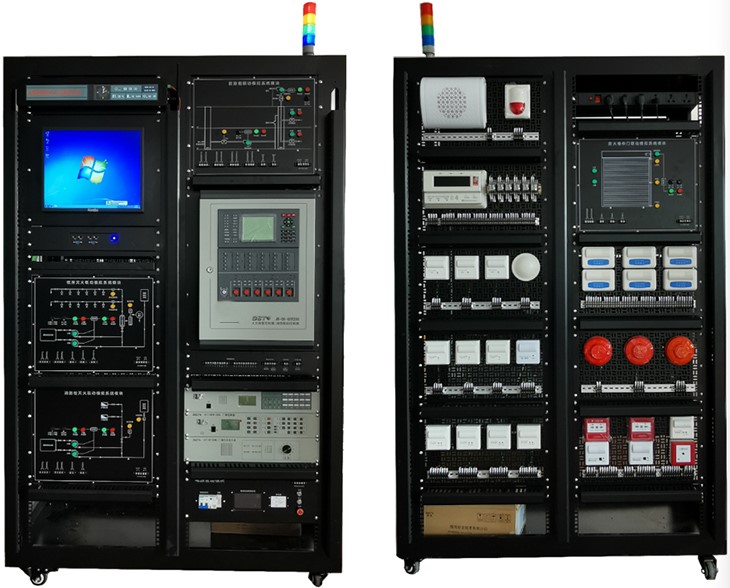

樓參考圖片具體詳見配置清單
二、技術指標
電源輸入：單相三線（第三方接地），AC220V±10%，50/60Hz；
安全保護：接地，漏電（動作電流≤30mA），過壓，過載，短路；
整機功耗：≤300W；
外形尺寸（寬×深×高）：1225mm×650mm×1930mm；
三、樓宇工程入侵報警系統實訓平臺配置清單
|
名 稱 |
器材名稱 |
數量 |
單位 |
主要功能及技術參數 |
|
1 |
開放式機架平臺 |
1 |
臺 |
材質工藝：≥1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：1225mm×650mm×1930mm（±50 mm）； 一體式標準≥19英寸機架，≥4×38U容量，應可安裝各種標準機架設備、標準化的功能模塊、綜合布線機柜設備及可供自由配置的網孔板模塊等； 要求設計理線槽、理線環及走線孔，使布線更隱蔽、規范、整齊和美觀； 要求設計帶理線功能的加強筋，加強電柜面板硬度的同時提供了更多的布線路徑； 要求機架內部、兩側及背部完全開放，學生可以看到所有器件的原始端子、接口及標識，以及二次引線的連接關系； 預留對地進電安裝孔和接地柱，滿足現場配電需求。 |
|
2 |
網孔板安裝模塊 |
8 |
塊 |
材質工藝：≥1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：482.6mm×265.9mm（6U）×8mm（±10 mm）； 網孔規格：≥Ф5×15mm； 網孔數量：≥462個。 |
|
3 |
網孔板用膨脹固定件 |
100 |
個 |
材質要求：尼龍（PA）； 功能要求：利用自攻螺絲擰入時對固定件的作用力，使其在網孔中膨脹緊固，完成器件在網孔板上的固定； 自攻螺絲規格：M3~M6； 重復緊固次數：≥25。 |
|
4 |
線纜管理架 |
12 |
個 |
材質工藝要求：1.0/1.2mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 安裝方式要求：不低于標準19英寸機架式； 占用空間：1U。 |
|
5 |
電源管理模塊 |
1 |
臺 |
材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：482.6mm×177mm（4U）×250mm（±20 mm）； 智能電源管理系統具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。 1、智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；設備時間管理包含年月日時間的顯示；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止。 2、手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。后臺查看報警日志、操作日志、故障日志等。控制：可在微信小程序中遠程控制智能開關的通斷。 3、PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶報警定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關。 4、后臺系統：包含賬號管理、設備管理、報修管理、用戶管理，設備管理：1、包含監控管理：實時視頻監控每個教室，可一鍵預覽所有設備的在線和運行情況，分析設備使用率及運行時間。2、包含設備節點：可顯示設備所在位置、編碼名稱、掛載情況、用戶編輯、用戶查詢等。報修管理：用戶可進行遠程報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。用戶管理：可連通手機號，對賬戶進行一對一的安全加密，實名認證，防止賬戶泄密、防盜，現場數據連接云平臺后臺數據庫管理。 |
|
6 |
四層警示燈 |
1 |
個 |
要求能夠分別以藍色、綠色、黃色及紅色的常亮指示燈指示多功能電源模塊的外部進電、正常供電、電源短接及跳閘報警的狀態； 工作電壓：AC220V； 功耗：≤20W。 |
|
7 |
嵌入式編程主機及其托盤模塊 |
1 |
套 |
材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：482.6mm×88.1mm（2U）×191mm（±10 mm）； 15.6 寸液晶屏1920*1080，十點電容觸摸屏，CPU:酷睿I5四代，4G 內存，128G SSDRS232*2,RJ45*2,USB*4,12V 5A 電源。 |
|
8 |
鍵鼠及其托盤模塊 |
1 |
套 |
材質工藝：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：482.6mm×88.1mm（2U）×277.5mm（±10 mm）； 托盤形式：壓按彈出或鎖止； 鍵鼠接口：有線USB。 |
|
9 |
實訓中心液晶管理裝置--工位顯示模塊 |
1 |
臺 |
材質工藝要求：不低于1.5mm厚度SPCC冷軋鋼板，表面脫脂、磷化、靜電噴塑處理； 尺寸（寬×高×深）：482.6mm×132.6mm×82mm（±20 mm）； 支持液晶屏顯示內容自定義，文本、字幕、當前時間、計時、表盤、溫度、濕度、噪音等； 支持通過WiFi連接通訊； 輸入電源：AC220V； 溫度：-10℃～+40℃； 相對濕度：≤90%（+20℃）； 環境要求：空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃。 |
|
10 |
實訓中心液晶管理軟件 |
1 |
套 |
可編輯的節目包括字幕、文本、炫動字、數字時鐘及表盤，屏幕計時等； 可設置播放時長及次數； 支持單機發送，通過USB發送及集群發送節目； |
|
11 |
無線網卡 |
1 |
只 |
要求兼容IEEE802.11N標準，連接速率可達150Mbps； 要求支持AD-HOC網絡組建，支持軟AP功能，兼容PSP、X-Link接入； 要求帶有WPS一鍵加密按鈕，輕松完成加密操作； 要求WPS一鍵加密按鈕，輕松實現安全加密； 要求支持的WEP、WPA、802.1x、AES、TKIP加密和認證機制； 要求支持不同模式無線工作站點信息過濾； 要求支持流量統計； 要求支持無線漫游（Roaming）技術，無線連接； 端口：USB2.0接口； 電源：USB供電； 天線類型：內置； 無線頻段：≥2.412GHz~2.4835GHz； 可用信道：≥1~14channel； 外形尺寸：49.5×17.6×7.2mm（±10 mm）； 溫度：0~50℃(工作)，-20~70℃(存儲)； 濕度：10%~85%RH不凝結(工作),5%~ 95%RH不凝結(儲存)。 |
|
12 |
可編址控制主機 |
1 |
臺 |
要求采用兩線總線制地址碼方式代替傳統的分線回路模式，要求可擴展至248個防區（112個無線防區）； 要求所有功能和參數都可編程設置和自由修改； ≥200個用戶碼； ≥400個事件記錄； 不低于240個防區可任意分為8個分區，完全獨立操作； 可連接不少于15個鍵盤； 要求RS232接口可直接連接打印機或計算機管理(CMS-7000)； 要求可控制電鎖作簡單門禁控制； 要求支持主要的通訊格式，可撥叫傳呼機留下數字信息； 要求可本地鍵盤編程或遠程計算機編程； 要求可實現一對一、多對一、一對多的防區報警與輸出的連動關系； 輸入功率：AC18V，50W，50Hz/60Hz； 輔助輸出功率：DC12V，7AH； 主機板耗電：≥靜態 175mA； 報警狀態：≥250mA； 報警輸出口：≥DC12V，1A； 可編程輸出口1: ≥12V 500mA； 可編程輸出口2: ≥12V 500mA； 外形尺寸：365X310X85mm。 |
|
13 |
蓄電池 |
1 |
個 |
化學類型：鉛酸蓄電池； 電壓：12V； 類型：固定型蓄電池； 荷電狀態：免維護蓄電池； 電池蓋和排氣拴結構：閥控式密閉蓄電池； 額定容量：≥1.3AH； 外型尺寸：≥97×43×53mm； 適用范圍：電力用蓄電池。 |
|
14 |
中文字符鍵盤 |
1 |
個 |
要求為雙行LCD顯示屏包含防區、用戶和區域名稱 漢字顯示屏應包含用于常見命令的專用功能鍵，包括狀態指示； Option 總線兼容設備； 可針對所有防區顯示兩行系統消息； 每個鍵盤均有 ≥10 個數字鍵和 ≥13 個功能鍵； 兼容的控制主機通過四線連接向鍵盤提供電力和數據通信； 尺寸：≥158毫米x120毫米x26毫米； 重量：0.32千克； 材料：丙烯腈-丁二烯-苯乙烯樹脂(ABS)，聚甲基丙烯酸甲酯(PMMA)； 相對濕度：在+32°C時介于5%至94%之間，無凝結； 工作溫度：0°C至+50°C； 待機電流：≤65mA； 報警電流：≤100mA； 輸入電壓：額定12VDC； |
|
15 |
煙感探測器 |
1 |
個 |
要求采用低功耗CMOS微處理器； 要求具有手動測試、手動自動復位； 工作性能穩定可靠； 單面PCB工藝； 要求采用超薄式結構設計； 金屬屏蔽罩，抗高頻干擾； 要求結構設計獨特，防塵、防蟲、抗外界光線干擾； 工作電壓：DC 12V； 靜態電流：≤5mA； 報警電流：≤35mA； 環境溫度：-10℃～+50℃； 相對濕度：90%RH； 輸出形式：繼電器常開/常閉； 探測器靈敏度：≥Ⅱ、Ⅲ級； 監測面積：≥20平方米； 外形尺寸：≥Φ112*40mm。 |
|
16 |
微波和被動紅外復合入侵探測器 |
1 |
個 |
探測范圍：≥15米X15米； ≥5個探測層，包括下視區； 受監察微波和被動紅外； 微波防遮擋功能要求:如果在距離探測器30.5厘米(1英尺)以內放置微波反射材料，即會生成監察故障信號； 可選被動紅外靈敏度； ≥5個安裝選件； 防氣流和昆蟲干擾； 動態監測； 報警記憶； 微波禁用； 專利被動紅外技術和微波處理技術，擁有高效能的信號捕捉能力，并免除了誤報的困擾； 輸入電源：≥9-15V； 標準電流：≥22mA； 溫度：工作溫度為-40℃—49℃，在UL認可的安裝條件下，為0℃—+49℃。 |
|
17 |
室內用被動紅外入侵探測器 |
1 |
個 |
工作電壓：9~15VDC； 電流：≥17mA（標準12VDC待機時）； 探測范圍：≥12m×12m（標準涅菲爾透鏡）； 報警繼電器：靜音操作常閉舌簧繼電器； 防拆裝置：常閉(帶外殼)，防拆回路連接24小時保護電路； 接點容量：DC28V/125mAmax； 環境條件：工作溫度0~+49℃/工作濕度0~85%（無冷凝）。 |
|
18 |
壁掛式被動紅外幕簾入侵探測器 |
1 |
個 |
≥1米x11米(3英 x35英 )幕簾式探測范圍； 溫度補償； 護蓋防拆開關； 擁有一步探測技術(FSP)的內置微處理器； 防氣流和昆蟲干擾； 雙體式設計； 產品尺寸：93×52×44mm（±10 mm）； 使用環境：工作溫度：0-49℃； 存儲溫度：-29-49℃； 相對濕度：0-95%，無冷凝糾錯； 工作電壓：DC 9-15V； 工作電流：報警電流＜25mA，待機電流＜15mA。 |
|
19 |
主動紅外對射探測器 |
1 |
對 |
雙光束探測； 最大室外探測范圍≥30M（200英尺），室內探測范圍≥90M（600英尺）； 小型隱蔽式設計； 輸入電壓：DC12V至DC28V，無極性； 尺寸（長×寬×高）：171mm×82mm×87mm（±10 mm）。 |
|
20 |
門磁開關 |
1 |
對 |
開關形式：常閉； 耐壓：≥-50-60； 動作距離：≥24mm； 固定方式：表面安裝； 產品特性：乳白色，細小方型。 |
|
21 |
緊急開關 |
1 |
個 |
開關耐壓：≥250VDC； 復位方式：鑰匙復位。 |
|
22 |
閃燈 |
1 |
個 |
額定電壓：≥12VDC； 額定電流：≥120mA(DC12V)； 安裝方式：Two screws； 閃動次數：≥90/分鐘； |
|
23 |
串行接口模塊 |
1 |
個 |
要求通過數據總線連接器或端子接線盒連接至控制主機的選件或SDI總線； 要求通過RS-232連接器或 USB 線路連接至 PC以便運行RPS、BIS 或其它第三方應用程序； 要求與遠程編程軟件 (RPS) 建立更強的直接連接； 要求透明外殼可透過透明外殼看到診斷LED的顯示狀態，便于排除故障； 要求使用外部DIP撥碼開關可以串行接口模塊分配地址； 操作溫度：0℃至+50℃； 相對濕度：+30℃時5%-85%，無冷凝； 電流：55 mA（額定），60 mA（啟用 LED 時）； 操作電壓：8VDC至14VDC。 |
|
26 |
USB通信線纜 |
1 |
條 |
要求帶128編屏蔽層； 要求帶有USB處理芯片； 要求最遠距離不低于10米； 要求可以通過標準的USB接口在兩臺主機間傳輸數據。 |
|
27 |
防盜報警監控管理軟件 |
1 |
套 |
要求軟件具有報警、巡更等功能； 要求可以通過dsr-32b繼電器輸出板或軟件通訊口輸出來實現與cctv系統的聯動，； 要求支持多臺ds7400xi或bocsh可視對講a-300報警管理模塊/ma-300管理員機，每臺報警主機的實際防區與分區數可以用戶根據實際情況設置； 要求系統運行在windows操作平臺下，穩定可靠， 要求語音報告警情的發生，提醒值班人員的注意，提高效率； 要求通過顯示板技術，可以分類以列表模式顯示報警點、用戶、巡更點和防區狀態； 要求除了備份數據外，即使在數據庫遭到意外破壞時，仍然可以利用修復功能 恢復； 要求提供強大的撤布防與旁路管理，可以對的邏輯防區進行用戶組，用戶，防區三個級別的邏輯撤布防與邏輯旁路防區操作； 要求提供全面的系統事件處理，能記錄系統除報警外的重要事件，如操作員登錄，巡更遲到等情況。系統事件的處理方式也是可以由用戶靈活定義的； 要求提供嚴格的安全管理功能，每個操作員具有可設置的操作權限，每次重要的操作要求驗證密碼并作為系統事件被記錄。 |
|
28 |
6位PDU電源 |
1 |
個 |
工作電壓/頻率：220~250VAC/50~60Hz； 最大電流/功率：10A/2500W； 過載保護：自動切斷電源，手動按鈕復位； 安裝方式：不低于標準19英寸機架式； 占用空間：1U。 |
|
29 |
軟電線0.3mm2 |
1 |
批 |
黃、綠、紅、藍、黑。 |
|
30 |
軟電線1.0mm2 |
1 |
批 |
紅、黑、黃綠。 |
|
31 |
焊錫絲 |
1 |
卷 |
≥1.0mm。 |
|
32 |
電工膠布 |
2 |
卷 |
長≥3M。 |
|
33 |
異型標識管 |
1 |
卷 |
≥1.5。 |
|
34 |
扎帶 |
4 |
包 |
≥3×100mm。 |
|
35 |
學生凳 |
2 |
把 |
圓鋼（塑料凳面）。 |
|
36 |
工具箱 |
1 |
個 |
430×230×200mm（±10 mm）。 |
|
37 |
尖嘴鉗 |
1 |
把 |
≥6”（6寸），≥160mm。 |
|
38 |
剝線鉗 |
1 |
把 |
剝線能力：≥0.25-6mm²； 長度：≥170mm。 |
|
39 |
斜口鉗 |
1 |
把 |
≥7寸180mm。 |
|
40 |
小一字螺絲刀 |
1 |
把 |
≥3寸，3*75mm。 |
|
41 |
小十字螺絲刀 |
1 |
把 |
≥3寸，3*75mm。 |
|
42 |
大十字螺絲刀 |
1 |
把 |
≥5寸，5*75mm。 |
|
43 |
電烙鐵 |
1 |
把 |
≥50W。 |
|
44 |
電烙鐵托架 |
1 |
個 |
≥120*70mm。 |
|
45 |
數字萬用表 |
1 |
個 |
交直流電流； 交直流電壓； 電容； 電阻； 蜂鳴通斷。 |
|
46 |
《設備說明書》 |
1 |
本 |
|
三、實訓項目
1)系統的安裝、布線、接線、編程、調試、運行、維護及維修；
2)線路故障的設置、檢測及排除；
3)不同類型的防區并對其參數進行設置實訓；
4)不同的布撤防類型并對其參數進行設置實訓；
5)可編址控制主機的權限設置和維護實訓；
6)報警記錄的查詢和導出實訓；
7)探測器、可編址控制主機、鍵盤、警號及閃燈的連接和調試實訓；
8)可編址控制主機、串行接口模塊及防盜報警監控軟件的通訊和調試實訓；
9)橋架及其支架的安裝和布線；
10)信息插座和機架設備的安裝；
11)水晶頭及跳線的制作和測試；
12)RJ45模塊和配線架的壓線和測試；
13)RJ45跳線的連接及鏈路的測試。
