SBDQ-DLTD01電工電子電力拖動實訓考核平臺
一、概述
電工電子電力拖動實訓考核平臺、電氣裝配綜合實訓裝置吸收了國內國外先進教學儀器的優點，充分考慮了實訓室的現狀和未來的發展趨勢，從性能上和結構上進行了創新，布局合理，使用方便靈活。對實訓中所涉及的電源、儀器儀表采取可靠保護，同時設置了可靠的人身安全保護體系，該實訓裝置上裝有實訓操作網板，布線調試使用方便、安全可靠。能滿足學生對電器的安裝、接線工藝、電路分析、熟悉機械電氣控制線路的實訓、故障分析等技能訓練的需要。
二、特點
1.電氣控制線路或電子線路實訓元器件都裝在作為掛板的網孔板上，操作方便、更換便捷，可擴展功能或開發新實訓；操作內容的選擇具有典型性、實用性；
2.操作臺只需三相四線的交流電源即可投入使用，占地面積小、節約用房、減少基建投資；
3.技能培訓用的控制線路和配套的小電機經特殊設計，可模擬工廠各類電機的電力拖動系統，并可滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練要求；
4.設有電壓型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護保護功能，各測量儀表均有可靠的保護功能，使用安全可靠；控制屏還設有智能電源管理器。
三、技術指標及要求:

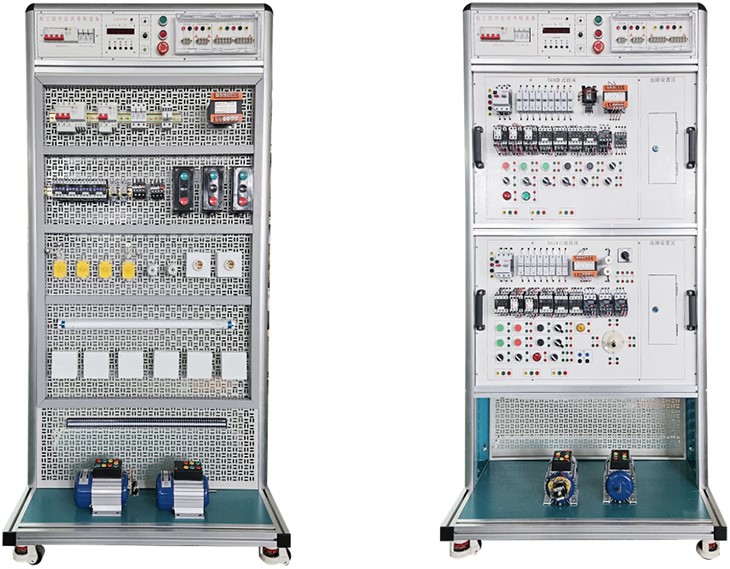

1.控制臺采用立式雙面結構，骨架由鋁型材制作、鈑金支撐條、福馬輪及附件等組成；并裝有剎車系統。
一面設置網孔板，開展維修電工實訓，一面設置機床維修掛板，開展機床維修實訓，方便更換。
2.輸出交流電源：三相四線380V、單相220V，
3.輸入功率：≥1.5KW
4.直流電源：DC24V/5A，帶短路保護及自動恢復功能；
5.兩組交流電源輸出；AC380V、AC220V，采用安全端子及螺釘端子兩種輸出方式，方便不同方式接線。
6.電源輸出區域設計有透明安全防護罩，提高用電的安全性。防護罩開合角度大于110度，出線孔為拱門型設計。
7.智能電源管理系統：具有過溫、短路、過流、過壓、欠壓、失壓、功率限定；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過遠程清除故障后，才能上電成功；能通過無線4G和有線以太網與手機APP和PC端云平臺通訊，沒有網絡的情況下，教室整套智能電源管理系統可離線獨立運行。
1）智能終端：智能電源管理系統以32位ARM為核心，采用4.3寸彩色觸摸屏為人機交互界面，實時監控設備運行情況，提供Zigbee、CAN等多種通信模式，具備語音播報功能。能實時監測三相電壓、電流、功率，功率因數、頻率、電能等參數，液晶觸摸屏監測數值。能監控實驗室電源的故障類型和故障次數；用戶通過刷卡方式請求開啟設備，PC端進行授權之后，設備可啟動使用，PC端可分時預約設備的啟動和停止！設備時間管理包含年月日時間的顯示。可設備相應過溫、短路、過流、過壓、欠壓、失壓、功率限定等7大保護功能數值。
2）手機APP：用電狀態界面實時顯示當前電壓、電流、有無功功率、電能、設備溫度、漏電電流值等；后臺查看報警日志、操作日志、故障日志等。用戶可進行遠程在線報修，反應設備故障信息，編輯報修情況，后臺可進行遠程維護，及時跟進，以有效解決用戶設備維護。
3）PC端軟件：每個設備狀態信息顯示，具有多個子界面，具有故障分析，用電能效分析、集中管理、個人中心資料管理、用戶定位跟蹤與信息統計；具有管理員信息修改與權限管理等功能。可一鍵開啟和關閉所有設備，可單獨控制每臺設備的開關！用電數據界面能智能查找近2年用電數據，設置界面能設置限定電能值、負載值、設備超溫值、過欠壓值、過欠壓恢復時間值等。
8.外形尺寸：≥870mm×730mm×1770mm
四、實訓項目
1.電工基本技能訓練
l安全用電常識：常用電工工具及電工材料（通用電工工具的使用與維護、常用導線聯接工藝）
l登高技能訓練：常用電工儀表的使用室內照明線路安裝（電器照明基本元器件、白熾燈和熒光燈照明線路安裝、配電板的安裝、內線安裝及墻面明線走線安裝等）
電機與變壓器（小型變壓器的簡單測試及同極性端判斷、三相交流異步電動機的拆卸與組裝）
2.電力拖動控制線路技能訓練
l三相異步電動機手動正轉控制電路的安裝與調試
l三相異步電動機點動正轉控制電路的安裝與調試
l三相異步電動機自鎖正轉控制電路的安裝與調試
l三相異步電動機連續與點動混合正轉控制電路的安裝與調試
l三相異步電動機順序控制電路的安裝與調試
l三相異步電動機多地控制電路的安裝與調試
l三相異步電動機正反轉控制電路的安裝與調試
l三相異步電動機位置控制電路的安裝與調試
l三相異步電動機自動往返控制電路的安裝與調試
l按鈕切換星三角降壓啟動控制電路的安裝與調試
l時間繼電器自動控制星角降壓啟動控制電路的安裝與調試
l三相異步電動機反接制動控制電路的安裝與調試
l三相異步電動機能耗制動控制電路的安裝與調試
l三相異步電動機調速制動控制電路的安裝與調試
3.機床電路排故技能考核
lCA6140車床電氣控制線路故障的排除（不少于16個故障點）
lZ3050型搖臂鉆床電氣控制線路故障的排除（不少于16個故障點）
lX62W萬能銑床電氣控制線路故障的排除（不少于16個故障點）
lT68臥式鏜床電氣控制線路故障的排除（不少于16個故障點）
lM7130平面磨床電氣控制線路故障的排除（不少于16個故障點）
五、電工電子電力拖動實訓考核設備配置清單（以24套為例）
|
序號 |
名稱 |
規格型號 |
單位 |
數量 |
|
1 |
實訓平臺 |
鋁合金框架 |
套 |
24 |
|
2 |
導線掛架 |
|
套 |
48 |
|
3 |
工具掛架 |
|
套 |
48 |
|
4 |
折疊看板 |
|
套 |
48 |
|
5 |
電氣元器件 |
見清單1 |
套 |
24 |
|
6 |
CA6140車床排故掛箱 |
|
套 |
24 |
|
7 |
Z3050型搖臂鉆床排故掛箱 |
|
套 |
24 |
|
8 |
X62W萬能銑床排故掛箱 |
|
套 |
24 |
|
9 |
T68臥式鏜床排故掛箱 |
|
套 |
24 |
|
10 |
M7130平面磨床排故掛箱 |
|
套 |
24 |
|
11 |
實訓工具 |
見清單2 |
套 |
24 |
|
12 |
實訓導線 |
|
套 |
24 |
|
13 |
使用說明書 |
|
本 |
24 |
|
14 |
電機 |
380V/180W |
臺 |
96 |
|
15 |
電機 |
380V/180W 帶離心開關 |
臺 |
48 |
|
16 |
電機 |
380V/180W雙速 |
臺 |
24 |
|
17 |
單相電容式電動機 |
|
臺 |
24 |
1.清單
|
序號 |
名稱 |
規格型號 |
單位 |
數量 |
|
1 |
交流接觸器 |
CJX2-0910 AC220V |
個 |
4 |
|
2 |
時間繼電器及座 |
JSZ3A-B JSZ3F-B AC220V各1 |
個 |
2 |
|
3 |
熱繼電器 |
NR4-63 1-1.6A |
個 |
2 |
|
4 |
變壓器 |
220/24V 50W |
個 |
1 |
|
5 |
電阻 |
75Ω/75W |
個 |
3 |
|
6 |
電阻 |
10Ω/25W |
個 |
1 |
|
7 |
按鈕開關盒 |
LA4-3H |
個 |
2 |
|
8 |
端子排 |
TB25系列 |
組 |
10 |
|
9 |
電容 |
啟動電容 |
個 |
1 |
|
10 |
日光燈管 |
10W |
個 |
1 |
|
11 |
日光燈座 |
|
個 |
1 |
|
12 |
啟輝器及啟輝器座 |
|
個 |
1 |
|
13 |
鎮流器 |
10W |
個 |
1 |
|
14 |
燈座 |
86型 E27 |
個 |
2 |
|
15 |
墻壁開關 |
單位雙控含底盒 |
個 |
4 |
|
16 |
白熾燈泡 |
E27 15W |
個 |
2 |
|
17 |
倒順開關 |
KO3-15 |
個 |
1 |
|
18 |
低壓斷路器 |
DZ108-20 0.63-1A |
個 |
1 |
|
19 |
螺旋式保險座 |
RL1-15 含熔絲 |
個 |
2 |
|
20 |
直插式保險座 |
RT28-32X 3P 含熔絲 |
個 |
1 |
|
21 |
直插式保險座 |
RT28-32X 1P 含熔絲 |
個 |
2 |
|
22 |
C端子導軌 |
C45 |
套 |
1 |
|
23 |
行程開關 |
LX19-001 |
個 |
2 |
|
24 |
行程開關 |
LX19-222 |
個 |
2 |
|
25 |
線槽 |
|
米 |
6 |
|
26 |
配套螺絲 |
|
批 |
1 |
2.清單
|
序號 |
名稱 |
規格型號 |
單位 |
數量 |
|
1 |
尖嘴鉗 |
|
把 |
1 |
|
2 |
剝線鉗 |
|
把 |
1 |
|
3 |
斜口鉗 |
|
把 |
1 |
|
4 |
螺絲刀 |
大小十字、一字個1把 |
把 |
4 |
|
5 |
剪刀 |
|
把 |
1 |
|
6 |
數字萬用表 |
|
臺 |
2 |
