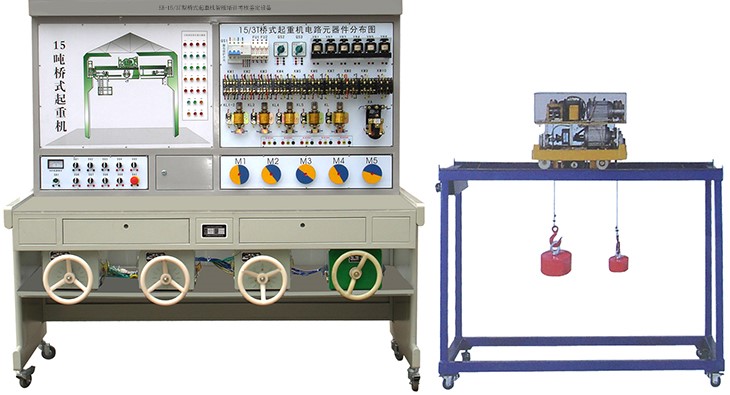

SB-15/3T型橋式起重機智能培訓考核鑒定設備
橋式起重機智能培訓考核鑒定設備、機床電氣技能培訓考核實驗裝置，是為各大、中專院校、職業學校的電氣、自動化及相關專業、社會電工培訓、各縣市維修電工鑒定所（站）等單位電氣控制內容的教學、考核而研制的，可用于課堂演示、機床電氣控制原理性操作及實驗實習。裝置人為隱蔽地設置了幾十項電路故障，學生借助原理分析，全方位真實的機床電氣故障排除訓練，是進行技能培訓考核的理想設備，教學效果顯著。
一、實驗裝置的基本配置
1)交流電源（帶有漏電保護措施）：提供三相交流電源（380V）
2)人身安全保護體系：屏上裝有電壓型漏電保護裝置，控制屏內或強電輸出若有漏電現象，即切斷電源，確保實驗進程安全。
3)機床立體彩圖：面板上印有每種機床的彩色立體外形圖，可以很直觀地看出各種機床的外形輪廓，機床形態逼真。
4)三相異步電動機：實驗臺裝有5臺三相鼠籠式異步式電動機，分別用作副鉤電動機、小車電動機、大車電動機、主鉤電動機等。
5)實驗桌：實驗桌為鐵質雙層亞光密紋噴塑結構，桌面密度板，結構堅固，形狀似長方體結構，造型美觀大方；設有兩個大抽屜，用于放置工具及資料等。桌面用于安裝電源控制屏并提供一個寬敞的工作臺面。
6)具有自動評分參數設置、考核時間設置及倒計時、重復考號報警功能。
7)可選擇指定故障考核方式或者隨機故障考核方式。
8)隨機考核方式下系統系統具有自動出題功能，使每次的故障都不相同。
9)隨機故障考核方式可設置故障范圍及故障數量。
10)自動保存80位學生的考號、分?jǐn)?shù)、誤排次數、剩余故障、剩余時間等。
11)掉電后不會丟失設置的故障及考核結果。
二、實驗項目及主要內容：
1、學生熟悉常用低壓電器的結構和原理
2、在電氣原理圖模式下，學生借助原理分析，通過測量找出故障點在某條線路上。
3、提高學生的動手能力的技能操作水平。
4、通過對機床故障排除，完成機床常見故障的排除
5、可以設置故障點做為維修電工的技能考核臺
三、技術性能：
1、輸入電源：三相四線制380V交流電源。
2、結構：實驗臺為鐵質鈑金噴塑結構，堅固耐用。
3、工作環境：溫度-100-+400C。
4、整機功耗：＜2KW
四、實驗臺元器件清單：
|
代號 |
元件名稱 |
件數 |
|
M5 |
