[產品型號]：SBDQAZ-16 [產品名稱]：電氣安裝與維修實訓設備 [價格]：元 [在線客服]：

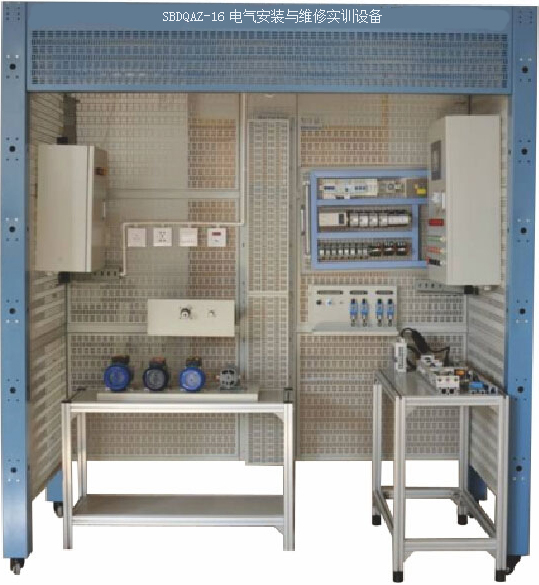

SBDQAZ-16電氣安裝與維修實訓設備

1、產品概述：

電氣安裝與維修實訓裝置,屬于技能實訓裝置領域。該電氣安裝與維修實訓裝置包括雙面實訓板且所述雙面實訓板采用多孔板,在該雙面實訓板上安裝有電氣線路和電器元件。本實用新型中雙面實訓板采用多孔板,便于多次反復安裝和卸載各種不同的電器元件,由此增加了可以完成的實訓項目數,并且該電氣安裝與維修實訓裝置的體積小,容積大,可以容納較多學生展開實訓。本實用新型是將職業院校電工技能的實訓從模擬房間展開,將原來只供2人操作的設備和器材,擴展到可容納6-8名學生同時操作,其把國家職業院校技能競賽電氣安裝與維修裝置通過創新,從競賽訓練場搬進教學實訓室,直接將競賽項目轉化為教學資源的重大創新。

本設備可進行電工安裝。如橋架安裝、PVC管安裝、吊燈、白熾燈座、日光燈、開關、插座、配電箱、控制箱等，裝置還包含有交流異步電動機、直流電動機、步進電機、伺服電機、溫度控制器、電偶、PLC、變頻器觸摸屏、消防聯動、防盜報警、視頻監控等控制與受控對象。該系統每個操作組配套一可移動式工具車和元件柜，便于對元件的保管和安裝施工。從根本上解決了學校在普通墻面上進行的安裝培訓的使用不方便、實訓范圍窄的問題

2、設備設計依據的標準遵守：

《建筑電氣工程施工質量驗收規范》GB 50303-2002

《建筑工程施工質量驗收統一標準》GB50300-2001

《電氣裝置安裝工程低壓電器施工及驗收規范》

《建筑智能化系統工程實施及驗收標準》

3、技術參數：

工作電源：AC380±5％（三相五線）50Hz

額定功率：≤0.8KW

環境溫度：－10℃ ～40 ℃

相對濕度：≤85%

安全保護：電流型漏電保護、過流短路保護、失壓保護、隔離變壓器保護

產品結構外形尺寸：L2800×W1000×H2500mm,

該設備主要由模擬房、實訓柜、裝配桌、電腦桌、模塊架、伺服電機模塊、步進電機模塊、雙速電機模塊、交流異步電機模塊、傳感器模塊、電源電源箱模塊、電氣控制箱模塊、工具配件組成。

PLC:主機 FX3U-32MT-ES/A，擴展模塊FX2N-8EYR

變頻器：三菱 E740變頻器，三相380V，0.75KW

配有：交流伺服電機、驅動器；步進電機驅動器；三相交流異步電動機180W/380V；雙速電機180W/380V。

模擬房整體用鋁型材作骨架，中間用網孔板連接。網孔板用2mm厚冷軋板數控沖孔折彎后，表面靜電噴涂；

實訓柜、裝配桌、電腦桌、模塊架用冷軋鋼板精數控精加工而成，表面靜電噴涂。裝配桌底部帶抽屜柜，模塊架內分多層可拆裝，可存放各種實訓模塊。

設備重量：200kg

4、產品特色描述：

● 結合型：國家職業標準與世界技能競賽標準的有機結合

● 綜合性：集成PLC技術、變頻器、步進驅動、溫度控制、傳感器綜合技術、電工安裝技術、防盜、視頻監控、消防聯動、可視對講技術、機床電路智能考核等

●.穩定性：設備元器件全部采用國內先進的知名品牌，穩定性高

●多樣性：設備采用鋼制網孔板和鋼制專用型材組接而成，采用開放式設計，設備對每個操作組配套一可移動式工具車和元件柜，設計實訓內容多達100種以上，包括電工安裝，現代電氣安裝、消防報警安裝，對講門禁安裝，閉路電視監控及防盜報警設備等安裝。

5、設備配置清單：

序號	配置名稱	參數描述/規格型號	單位	數量	備注
1	模擬房	外形尺寸2800mm×1000mm2500mm，采用鋼制網孔板和鋼制專用型材組接而成	套	1	每套設備產品配置相同
2	模塊架	外形尺寸840mm×810mm×1360mm	套	1
3	裝配桌	1500mm×700mm×780mm	個	1
4	電腦桌	600mm×800mm×780mm	臺	1
5	實訓考核柜	含X62 、T68、CA6140、 Z35四種機床電路模塊和故障設置	臺	1
6	交流異步電動機模塊	三相交流異步電動機180W/380V 6個頭	套	1
7	步進電機模塊	驅動器 XY2404M 步進電機XY57STH76-2804MA	套	1
8	伺服電機模塊	驅動器 MR-JE-20A 伺服電機 HF-KN23J-S100	套	1
9	雙速電機模塊	三相交流異步（雙速）電動機YSD7124/2 180W/380V	套	1
10	電源配電箱模塊	提供四路電源：一路三相四線制，一路三相380V交流電源和兩路單相220V交流電源	套	1
1）	電源配電箱	500mmX200mmX736mm	個	1
2）	塑殼開關	NM1-63S/3200 20A	個	1
3）	三相電度表	DT862-4/3(6)A	個	1
4）	電流互感器	LMZ1-0.5 30/5	個	3
5）	漏電斷路器	DZ47LE-32 3P+N 16A	個	1
6）	漏電斷路器	DZ47LE-32 1P+N 16A	個	2
7）	鋁導軌	1米/條	個	0.5
8）	零線排（帶絕緣柱）	2mm×14.5mm 長度120mm	條	1
9）	地線排	2mm×14.5mm 長度120mm	條	1
10）	信號指示燈	ND16-22DS/4 AC220V 黃	個	1
11）	信號指示燈	ND16-22DS/4 AC220V 綠	個	1
12）	信號指示燈	ND16-22DS/4 AC220V 紅	個	1
11	電氣控制箱模塊		套	1
1）	電氣控制箱	500mm×200mm×736mm	只	1
2）	觸摸屏	昆侖通泰 TPC7062k	臺	1
3）	信號指示燈	ND16-22DS/4 AC220V 紅	只	5
4）	自復型按鈕	LAY39-11BN/4 Φ22（自復）紅	只	5
5）	自復型按鈕	LAY39-11BN/3 Φ22（自復）綠	只	5
6）	蘑菇頭式按鈕開關	LAY3-11ZS/Φ22（自鎖）蘑菇頭直徑Φ35/紅	只	1
7）	旋鈕式按鈕開關	LAY39-11X/Φ22/綠/二位置	只	2
8）	旋鈕式按鈕開關	LAY39-11X/Φ22/紅/三位置	只	3
9）	標牌框	Ф25	個	21
10）	漏電斷路器	DZ47LE-32 C16A 3P+N	只	1
11）	斷路器（空開）	DZ47-60 10A/2P	只	1
12）	交流接觸器	CJX2-1210 220V	只	3
13）	輔助觸頭	F4-22	只	3
14）	熔斷器座	RT28N-32X 10*38 正泰	只	4
15）	熔體	10*38 5A	只	3
16）	熔體	10*38 2A	只	1
17）	時間繼電器	H3Y-2/30S/AC220V	個	1
18）	繼電器座	PYF8A 8T插片式 15*59	個	1
19）	時間繼電器	ST3PF系列AC220V	只	1
20）	熱過載繼電器	JR36-20 0.72A	只	2
21）	開關電源	24V/3.5A EPMH60S24	只	1
22）	線槽	4035 白色 2米	條	2
23)	鋁導軌	1米/條	個	3
24)	PLC主機	FX3U-32MT-ES/A	套	1
25)	擴展模塊	FX2N-8EYR	套	1
26)	接線端子	UK-4.0 灰（TUK5N）	個	50
27)	通訊模塊	三菱FX2N-485BD通信模塊	個	1
28)	變頻器	三菱 E740變頻器，三相380V，0.75KW	只	1
12	傳感器模塊		套	1	每套設備產品配置相同
1）	行程開關	YBLX-ME/8104	只	4
2）	電容式傳感器	E2K-X4ME1	只	1
3)	電感式傳感器	E2B-M12KN05-WZ-C1 2M	只	1
4)	光電式傳感器	E3F3-D11-2M-BY-0MC	只	1
13	產品配件包		套	1
照明套件
1）	吸頂燈（巴帝亞）	吸頂燈21W圓底盤（配節能燈）	只	1	每套設備產品配置相同
2）	螺口燈泡	10W 220V 螺口	只	1
3）	節能燈	節能燈 9W 螺口	只	1
4）	日光燈支架	帶鎮流器和啟輝器	個	1
5）	日光燈管	36W	個	1
6）	單相電度表	DD862-4/3A(6A)	個	1
7）	聲控開關	D-3K	個	1
8）	大蹺板開關	86#一位雙聯大板	個	2
9）	燈座	螺口 86# E27	個	2
10）	電流互感器	LMK3(BH)-0.66 5/5 5VA	個	1
11）	電流表	85C17-5A 宇泰	個	1
12）	電壓表	42L6-450V 正泰	個	1
13）	萬能轉換開關	LW26-20 D0724/3 長信 3檔	個	1
14）	日光燈	T5一體化 21W（帶罩）	只	1
15）	觸摸開關	YMJ-9808B	個	1
16）	單極開關	86型兩位	個	1
17）	電源插座	86型 223	個	2
18）	電源插座	86型 1*3 16A	個	1
19）	電源插座	香檳金118-900系列*1位16A空調	套	1
20）	電源插座	118-700系列*2位1開1插	套	1
21）	底盒	118系列底盒	個	2
22）	斷路器（空開）	DZ47-60 16A/1P	個	1
23)	斷路器（空開）	DZ47-60 10A/2P	個	1
24)	斷路器（空開）	DZ47-60 16A/2P	個	1
25)	漏電斷路器	DZ47LE-32 C16A 2P	個	1
26)	明盒	86型/明裝	個	3
27)	暗盒	86型/暗裝	個	2
28)	白板（插座面蓋）	86型	個	2
29)	明裝塑殼配電箱	9-12位	個	1
線路器材
1）	線管	Ф25 PVC 聯塑	米	6	每套設備產品配置相同
2）	管直通	Ф25 PVC 聯塑	個	5
3）	管三通	Ф25 PVC 聯塑	個	5
4）	管彎頭	Ф25 PVC 聯塑	個	6
5）	管夾	Ф25 聯塑	個	15
6）	管接頭（杯疏）	Ф25 聯塑	個	10
7）	PVC線槽	4分 39183.7m PVC 2米	米	10
8）	槽角彎	39*19 聯塑	只	10
9）	槽外角	39*19 聯塑	只	10
10）	槽三通	39*19 聯塑	只	5
11）	槽內角	39*19 聯塑	只	5
12）	中小三通	39X19/24X14 聯塑	只	10
13）	線槽異徑直通槽大小接	39X19/24X14 聯塑	只	5
14）	PVC線槽	24*14 聯塑	米	8
15）	槽三通	24*14 聯塑	個	4
16）	槽式直通橋架	C-A-2-1 100*50	米	4
17）	槽式橋架終端封頭	C-FT-A1 100*50	個	3
18）	槽式水平彎通	C-A1-2 100*50	個	3
19）	槽式垂直左上彎通	C-C11-2 100*50	個	2
20）	槽式垂直右上彎通	C-C12-2 100*50	個	2
21）	連接片	LQJ-X-30	個	20
22）	鍍鋅電線套管	Ф20*1.2	米	15
23)	鍍鋅管直通	Ф20	只	5
24)	快速杯梳	Ф20*1.2	只	5
25)	單邊管碼	Ф20	只	20
